MVA-LP ventilatiehoek
New productArtikel #r5425

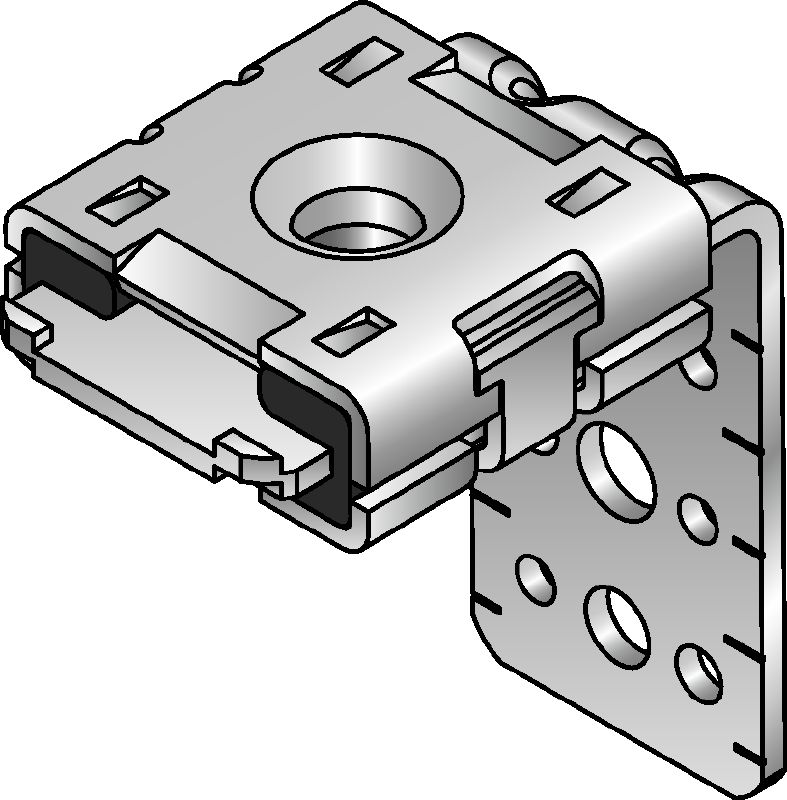

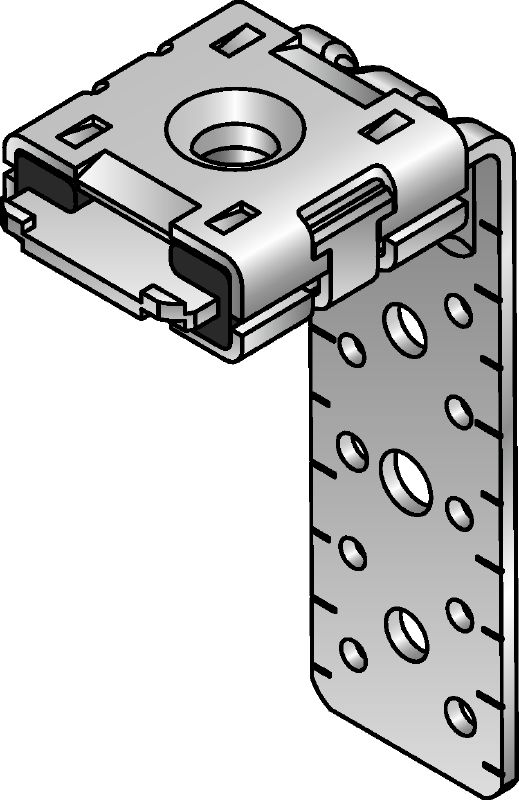

Verzinkte beugel voor ventilatiekanalen met een lengte van 100 mm voor het rechtstreeks bevestigen van ventilatiekanalen aan plafonds
- Goedkeuringen: Acustic insulaton DIN 4109 inspected
- Draadverbinding - M: M8, M10
- Geluidsvermindering: 12 dB (A)
Delen
Kenmerken en toepassingen
Kenmerken en toepassingen
Functionaliteiten
- Comfortabele oplossing voor het bevestigen van ventilatieleidingen rechtstreeks op het plafond, hangend van draadstangen of in combinatie met het MQ-schoor in stijgende kanalen
- Schaal voor nauwkeurig uitlijnen en monteren op een afstand
- Beweegbare kooi compenseert voor structurele toleranties en maakt herpositionering mogelijk om boren in wapening te voorkomen
- Afmeting en vorm van de opening geschikt voor het bevestigen aan kanalen met gebruik van zelftappende schroeven (4.2, 4.8, 6.3), blindklinknagels en metrische schroeven / draadstangen (M8)
- Speling van 30 mm tussen de draadstang en het kanaal, voor eenvoudig achteraf monteren van de isolatie
Toepassingen

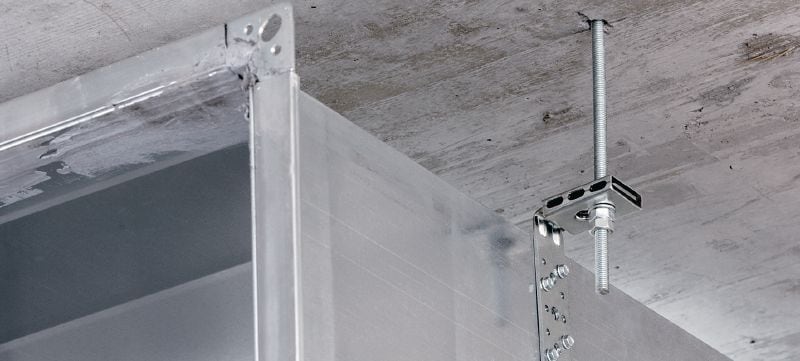

- Bevestigen van rechthoekige ventilatiekanalen tegen plafonds
