HCW-houtverbinder
New product Shop Meer informatieArtikel #r13911488
Sneller en efficiënter houtverbindingssysteem voor de montage van prefab-houtconstructies
- Kopconfiguratie: Binnendraad
- PROFIS software: Nee
- Materiaalsamenstelling: Staal, verzinkt (min. 5 µm)
- Verbeter de ontwerpefficiëntie - het HCW houtverbindingssysteem helpt veelzijdigheid maximaal in te zetten en tegelijkertijd de werklast voor berekeningen te minimaliseren, met HCW en HCW-S verbinders voor afschuifbelastingen en HCW-L voor trekbelastingen. Alle verbindingsstukken kunnen worden gepositioneerd en genivelleerd.
- Ontworpen voor paneelproductie in de fabriek: houten elementen kunnen worden voorgeboord voor HCW-verbinders met minimale handmatige inspanning met behulp van standaard CNC-machines
- Vereenvoudigde planning - voldoe aan alle vereisten met slechts 3 soorten houtverbinders: HCW en HCW-S voor verborgen verbindingen, of HCW-L met nagelplaat voor hogere trekbelastingen
- Sneller werken op de bouwplaats met minder personeel: met de voorgemonteerde houtverbinders bespaart u werk, tijd of het risico op nabewerking door gemakkelijker te positioneren, nivelleren en bevestigen
- Verbeter de veiligheid en kwaliteit – ETA-21/0357 beschikbaar wanneer bevestigd met Hilti ETA-goedgekeurde ankers en HAS-U-ankerstangen voor hout-op-betontoepassingen en HSW-bouten voor hout-op-houttoepassingen
- Monteren en bevestigen van prefab-houtconstructies op locatie, met name in de woningbouw
- Hout-op-betonverbindingen
- Hout-op-houtverbindingen

Technische gegevens

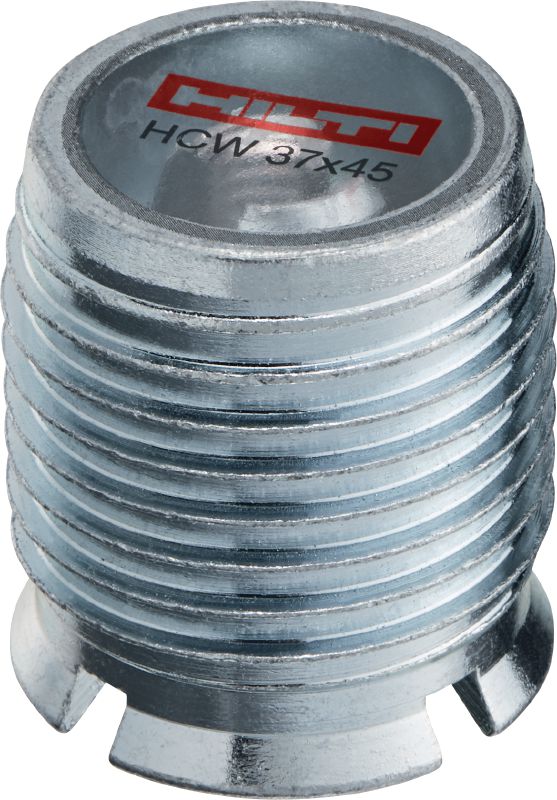

HCW houtverbinder
De innovatieve verbinding in de houtbouw
De houtverbinder HCW (Hilti Coupler Wood) is de oplossing als je hout op beton moet bevestigen of hout met hout wilt verbinden. Ze zijn perfect geschikt voor de inplanting van voorgefabriceerde houtconstructies; zowel voor de bouw van eengezinswoningen als voor gebouwen van meerdere verdiepingen en bedrijfsvastgoed. Hieronder vind je meer informatie over de meerwaarde van Hilti HCW en hoe de werkprocessen op de bouwplaats daarmee geoptimaliseerd kunnen worden.
HCW houtverbinder in actie
Dit is wat de HCW kan doen met de sokkelverbinding

Tot nu toe waren de uitlijn- of montagedrempel en de hoekbevestiging doorslaggevend bij het bevestigen van geprefabriceerde houten elementen op beton. Beide methoden worden gebruikt voor een correcte positionering en nivellering op de vloerplaat.
Met de HCW houtverbinder bereikt u beide doelen met aanzienlijk minder moeite. Vanuit uw werkvoorbereiding brengt u het bevestigingspunt met behulp van digitale meettechniek foutloos naar de bouwplaats en versnelt u op deze manier het montageproces van uw houtconstructie. De gebruikelijke ergernissen door niet-aansluitende onnauwkeurigheden tussen betonbouw en houtbouw behoren tot het verleden.
Door de exacte positionering van de HCW houtverbinder worden trek- en dwarskrachten precies opgenomen waar deze gedimensioneerd werden. Dit zorgt voor een optimaal gebruik van materiaal.
HCW vanaf de eerste verdieping

De HCW houtverbinders zijn ontworpen voor gebruik in hout-beton - maar blijven daar niet toe beperkt. Ook hout-hout-verbindingen zijn conform ETA goedgekeurd.
Vanaf de eerste verdieping wordt de HCW houtverbinder gebruikt in combinatie met de HSW stokschroef. Naast de nieuwbouw kan deze ook worden gebruikt voor latere toevoegde verdiepingen of in de bestaande bouw.
Positionering en nivellering worden uitgevoerd door constructieve details in de houtelementen. De wandelementen worden extra uitgelijnd door het gebruik van HCW houtverbinders in de plafondelementen.

Uw 5 voordelen met HCW houtverbinders
- Snelle en eenvoudige statica dankzij twee bevestigingsvarianten en dimensioneringshulpen
- Hoogste nauwkeurigheid dankzij CNC-gestuurde prefabricage en digitale meettechniek - geen nabewerking nodig
- Aanzienlijk sneller inmeten en voorbereiden van de vloerplaat
- Vereenvoudigde coördinatie op de bouwplaats door het loskoppelen van het inmeten en monteren
- Kortere montagetijd, u bespaart tot 30% op de werklast
Tipp: Maak gebruik van het volledige besparingspotentieel van de HCW – van de fundering tot de zolder. Pas als het gehele gebouw overal is vastgezet, komt de volledige efficiëntie van de HCW in beeld.
Hoe integreer ik de HCW in mijn werkprocessen?

Statische berekening
- Bevestigingsmiddelen met ETA-goedkeuring
- Belastingwaarden beschikbaar in de technische handleiding
- Ontwerpsoftware beschikbaar
- HCW neemt belastingen direct op waar dit was ontworpen

Werkvoorbereiding en fabricage van elementen
- Nauwkeurig ontwerp van de verbindingsmiddelen door alle gangbare CAD-softwareleveranciers (SEMA, Dietrich's, HSBCAD en cadwork)

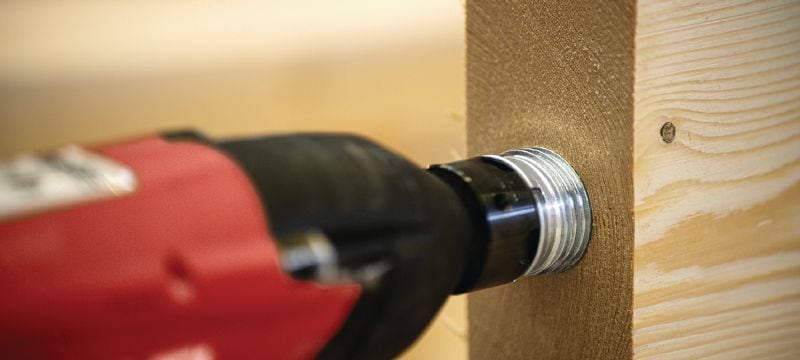

- Plaatsen van de HCW verbinder direct na het schrijnwerk
- HCW verbinders kunnen zonder extra moeite in alle voorgaande werkstappen worden geïntegreerd

Inmeten van de bouwplaats
- Export van de digitale meetpunten uit het gebouwmodel
- Digitaal uitzetten met Hilti total station op de bouwplaats in eenmansbediening
- Kleinere teamgrootte dankzij consistente digitale werkwijze
- De voorbereiding van de vloerplaat is onafhankelijk van de montagedatum

Voorbereiding van de vloerplaat
- Lokaliseren van het gat met behulp van de boormal
- Boren van het bevestigingspunt en plaatsen van het anker voor het positioneren
- Nivelleren met de extra moer op het anker

Montage van het element
- Nauwkeurige, eenvoudige en snelle montage op de bouwplaats
- Correcte positionering en onmiddellijke nivellering van elk wandelement
- Tijd en geld besparen dankzij minder nabewerking
- Grotere werkveiligheid dankzij geïntegreerde verbinders

Het HCW anker in de praktijk
Om de hout op beton verbinding te realiseren voor de bouw van dit huis is het HCW anker gebruikt. Voorafgaand zijn de ankers nauwkeurig gepositioneerd op de betonnen ondergrond, waarna de houten wanden gemakkelijk konden worden geplaatst.
Bekijk de volledige video om het gehele bouwproces van maar één dag te zien.

De HCW-familie

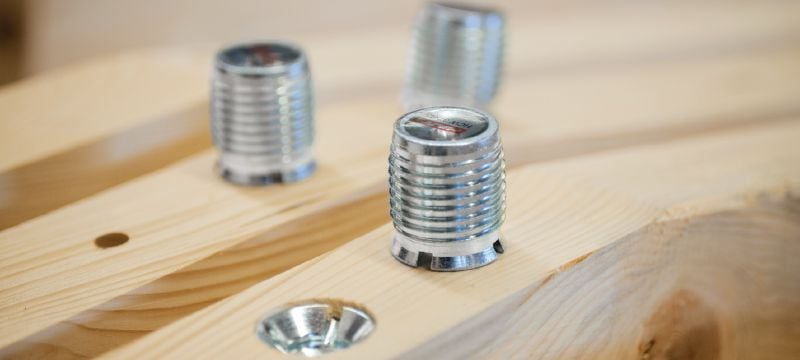

Onze HCW houtverbinders zijn steekverbinders uit verzinkt staal. Het HCW-assortiment is geschikt voor afschuif- en trekbelastingen en neemt daarnaast de positionering en nivellering van de houtelementen over. De verdekte verbinding maakt een maximale prefabricate met gesloten wandsystemen mogelijk. Ze zijn geschikt voor snelle en efficiënte montage van voorgefabriceerde houten elementen. Daarnaast kunnen de verbinders worden gebruikt tussen twee houten elementen maar ook voor de verbinding van een houten element met een betonnen bouwdeel (bijv. grondplaat) (zie afbeelding rechts).
De HCW-steekverbinder is verkrijgbaar in drie uitvoeringen: HCW, HCW-L en HCW-S.
HCW: Houtverbinder voor zijdelingse belasting
Met de houtverbinder HCW kunnen zowel zijdelingse (afschuif) als trekkrachten van het houten element via de verbinder naar het basismateriaal worden overgebracht. Het heeft een ETA-goedkeuring.
Naar de HCW houtverbinderHCW-L: Houtverbinder voor trekbelasting
Met de HCW-L kan alleen trekbelasting naar het basismateriaal worden overgebracht (gerealiseerd door langwerpige gaten in de drempel en de vernageling van de nagelplaat op de houten balk). De HCW-L heeft een ETA-goedkeuring.
Naar de HCW-L houtverbinderHCW-S: Houtverbinder met afschuifbelastingoverdracht
De HCW-S is ontworpen voor het uitlijnen en nivelleren, waarbij alleen schuifbelastingen overgedragen worden; zonder seismische vereisten. De HCW-S heeft een ETA-goedkeuring.
Naar de HCW-S houtverbinderFAQ - houtverbinder
Welke schroeven of ankers gebruik ik voor de HCW?
Als twee houten elementen verbonden moeten worden, wordt de HCW altijd met bouten verbonden (bijv. Hilti HSW of equivalent). Als een houten element op beton moet worden bevestigd, wordt de HCW met een achteraf gemonteerd mechanisch of chemisch verankeringssysteem verbonden (bijv. Hilti HST4 / HST2 V3, of HAS-U in combinatie met een chemische ankermortel).
